Balasto H.I.D.

Las lámparas de alta intensidad de descarga tienen una peculiar característica de Voltaje Vs. Corriente negativa, esto significa que sin la existencia de un aparato regulador, una vez encendida, se podría incrementar la corriente sin control hasta dañarse. Por lo tanto es necesario conectar al circuito un aparato llamado balasto, el cual tiene las siguientes funciones:
Regulación de la corriente y potencia de la lámpara.
Dotar la adecuada corriente de calentamiento.
Suministrar el adecuado voltaje eficaz para el encendido de la lámpara (OCV).

Ignitor

Debido a sus características algunas lámparas HID como las de sodio y metal halide necesitan un aparato especial para el encendido llamado ignitor o arrancador, el cual en conjunto con el balasto, suministra el sobrevoltaje necesario para ionizar el gas dentro del tubo de arco. Las características de este sobrevoltaje dependen principal-mente de la forma del tubo, el tipo de gas, y su presión. Por esta razón diferentes ignitores para los distintos tipos de lámparas deben ser diseñados.
Los parámetros más importantes que debe cumplir el ignitor para el adecuado arranque son: amplitud, ancho, ubicación y tasa de repetición del pico de voltaje generado.
Tres aspectos son importantes tener en cuenta a la hora de la instalación y uso de estos equipos para no acortar su vida:
Usar en el rango de voltaje especíﬁco y con el bombillo para el cual esté destinado.
Instalar a una distancia prudencial tanto para el balasto como la lámpara para evitar la inﬂuencia del calentamiento de los mismos en el arrancador.
Desenergizar el sistema en caso de falla del bombillo, o con la ausencia del mismo para evitar el continuo funcionamiento innecesario del ignitor.

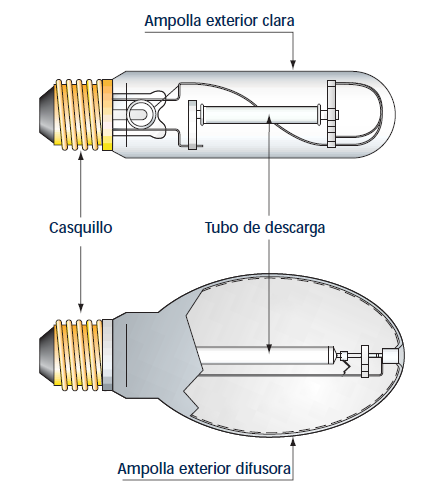

Lámpara de Sodio de Alta Presión

Se caracterizan por su alta eficiencia luminosa (hasta 140 lúmenes por vatio) pero tienen un espectro con un marcado predominio del color amarillo por lo que su índice de reproducción cromática (reproducción de los colores) no es óptimo. A pesar de esto es la fuente de luz más utilizada por su alta eficiencia y larga duración (más de 24.000 horas), sobre todo en aquellas aplicaciones donde la determinación exacta del color de los objetos no es imprescindible tales como alumbrado público, parques, grandes almacenes, estacionamientos, seguridad, etc. El periodo de arranque dura de 5 a 7 minutos y su reencendido aproximadamente 1 minuto. El voltaje de la lámpara aumenta con el envejecimiento hasta un valor en el cual el balasto no puede mantenerla encendida y comienza un periodo de cicleo (encendido y apagado). Esta situación determina el fin de su vida.

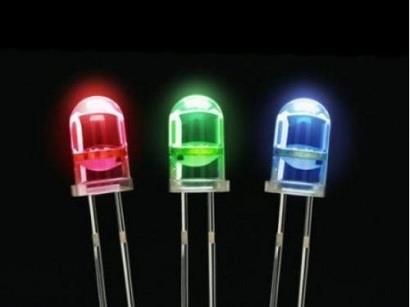

L.E.D. (Diodo Emisor de Luz)

La tecnología conocida como LED (por sus siglas en inglés, Light Emitting Diode, que en español significa Diodo Emisor de Luz) también conocida como Diodo Luminoso consiste básicamente en un material semiconductor que es capaz de emitir una radiación electromagnética en forma de Luz.

Su funcionamiento está basado en el efecto de la Electro-Luminiscencia, en la cual mediante una estimulación directa de polarización permite a este dispositivo liberar energía en forma de un Fotón, cuyo color está determinado por la banda de energía que haya sido estimulada.

Además de brindar un menor consumo energético, las Luces LED tienen un ciclo prolongado de vida, ocupan un menor tamaño, requieren de menos componentes, no emiten una alta cantidad de calor y tampoco generan un campo magnético que puede ser nociva en altas cantidades hacia el ser humano, entre otros beneficios.

C.R.I (Índice de Reproducción Cromática)

El CRI es el Índice de Reproducción Cromática, una manera de medir la capacidad de una fuente de luz de reproducir con la mayor exactitud posible los colores de un objeto comparada con una fuente luminosa natural. Es decir que el C.R.I calcula la calidad de los colores con una fuente luz establecida.

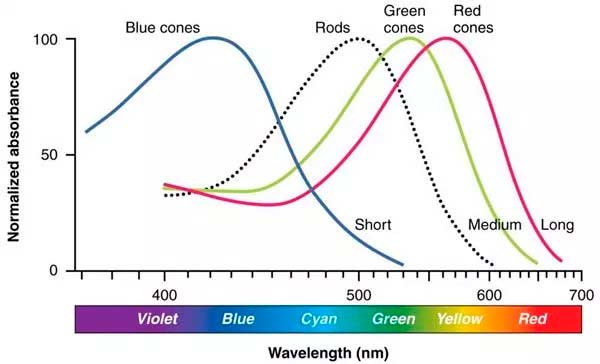

EFECTO PURKINJE

La retina del ojo humano tiene dos tipos de células llamadas conos y bastones. Los conos son las células responsables por los colores en la visión. Hay varios tipos de conos, pero la mayoría son sensibles sobre todo a la luz amarilla. Los bastones, por su lado, trabajan con niveles muy bajos de iluminación, pero casi no pueden distinguir entre colores, solamente son sensibles a los colores azul y verde del espectro; por eso es que a los seres humanos nos cuesta trabajo distinguir entre colores cuando la iluminación es muy baja.

Esto resulta en que nos volvemos casi ciegos al color cuando hay bajos niveles de iluminación. Conforme la luz se atenúa, los bastones relevan a los conos como las células que reciben la luz, y antes de que el color desaparezca completamente, nuestra percepción del color se inclina hacia el azul y el verde. LED

El efecto Purkinje explica por qué no podemos observar muchos colores durante la noche. En la luz del día, las flores rojas (que contienen mucho amarillo) parecen ser muy brillantes ya que son percibidos por los conos en la retina. Con pocos niveles de luz, los bastones, que son más sensibles a los colores azul y verde, ven las hojas que rodean a la flor más brillantes que a la flor misma.

Este efecto del ojo fue descubierto en 1819 por Jan Evangelista Purkyñě, quien hacía caminatas nocturnas por los campos de la República Checa. Durante éstas, Purkyñě notó que sus flores favoritas eran de un color rojo brillante por las mañanas, mientras que durante el amanecer se veían mucho más oscuras. Dedujo que el ojo tiene dos sistemas para ver los colores: uno para la alta intensidad luminosa y otro para la poca intensidad luminosa.

Click en imagen para agrandar

C.R.I (Índice de Reproducción Cromática)

C.O.B. (Chip-on-board)

Chip-on-board (COB, chip en la placa) es un tipo de encapsulado de LEDs que junta muchos LEDs en una resina semirrígida. Además, al ser un sólo encapsulado, la disipación del calor del LED es mucho mayor, lo que hace que mejore su intensidad lumínica y durabilidad.

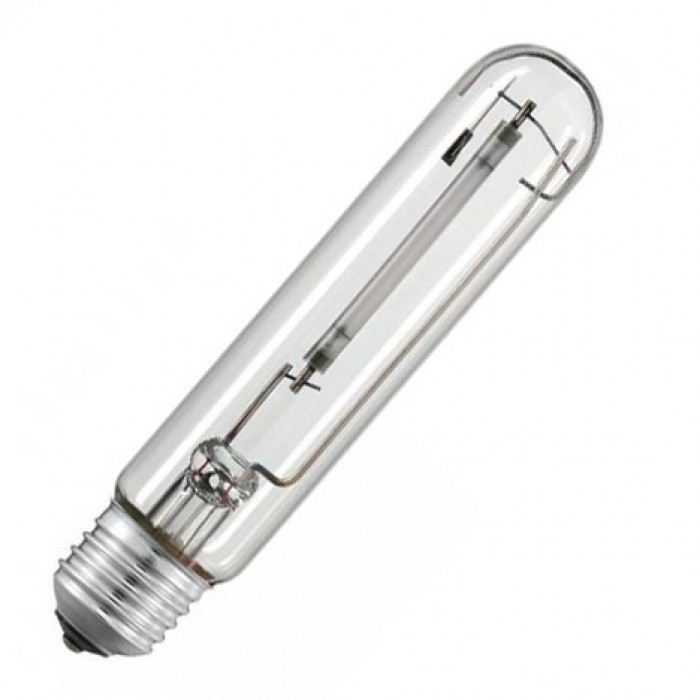

Lámpara de Sodio de Alta Presión

Software Luminotécnico Fael - Lite (Lite start)

Es un programa de cálculo de valores de iluminancia y luminancia en ambientes interiores, exteriores y varios que trabaja a 32 bits desarrollado para los sistemas operativos Windows.

Se puede trabajar en 2D o en 3D sobre ambientes de cualquier forma o tamaño, incluso sobre areas o locales de forma circular.

El programa esta preparado para determinar las iluminancias horizontales y verticales en la direccion de las camaras de tv, luminancias, indices de deslumbramiento, según las mas recientes normativas internacionales.
Los resultados pueden ser visualizados también de forma grafica en forma de curvas isolux e isolux tridimensional.

Para los reflectores de uso exterior esta previsto la forma de duplicarlos según los ejes de simetría solicitados.

El sistema esta adaptado a varios lenguajes.

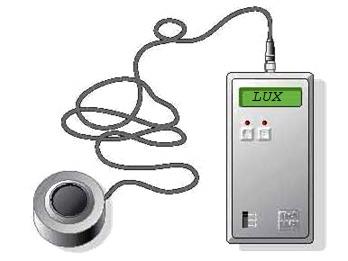

Luxómetro - (Luxmetro - Light Meter)

Un luxómetro (también llamado luxmetro o light meter) es un instrumento de medición que permite medir simple y rápidamente la iluminancia real y no subjetiva de un ambiente.

La unidad de medida es el lux (lx). Contiene una célula fotoeléctrica que capta la luz y la convierte en impulsos eléctricos, los cuales son interpretados y representada en un display o aguja con la correspondiente escala de luxes.

Lumen

El lumen es la unidad del Sistema Internacional de Medidas para medir el flujo luminoso, una medida de la potencia luminosa emitida por la fuente

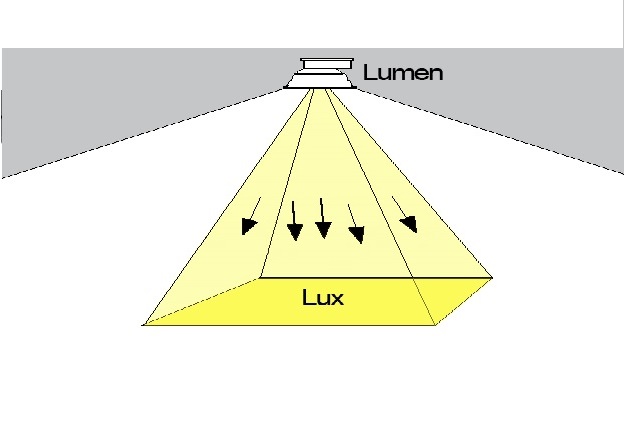

Lux

El Lux (iluminancia) es la unidad derivada del Sistema Internacional de Unidades para la iluminancia o nivel de iluminación. Equivale a un lumen /m2

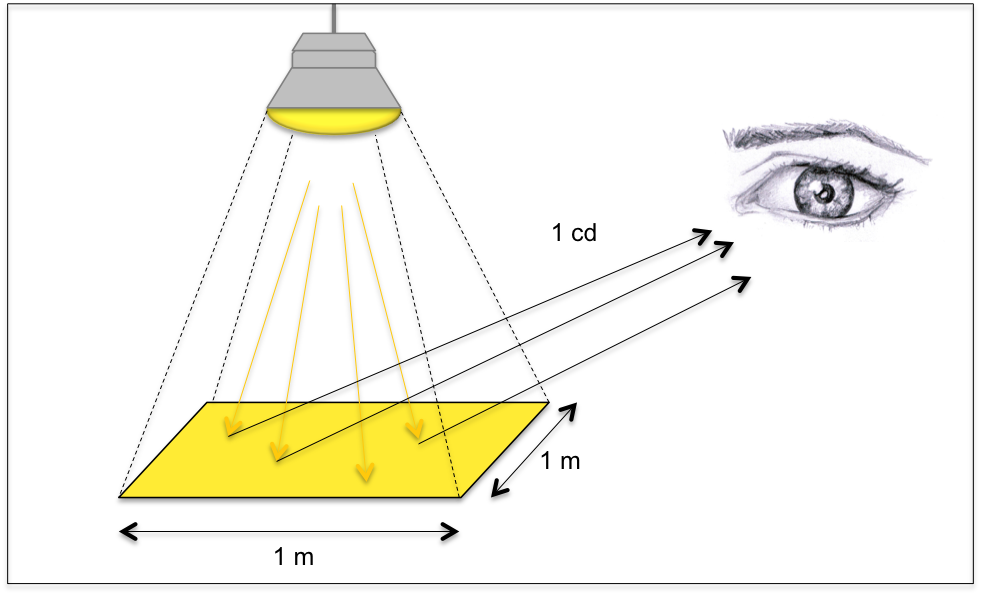

Luminancia

La Luminancia de una superficie es la intensidad luminosa emitida por unidad de superficie en una dirección dada. Se mide en candelas por metro cuadrado (cd/m2)

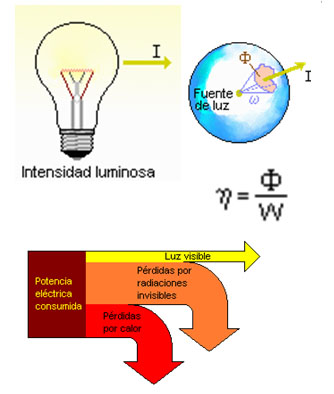

Eficacia Luminosa

La eficacia luminosa o rendimiento luminoso se define como la cantidad flujo luminoso emitido por una lámpara por cada unidad de potencia eléctrica que consumida. Se expresa en lm/W y su símbolo es η

Temperatura del Color

La temperatura del color mide el grado de calidez o frialdad que reproduce una fuente de luz. Se expresa en grados Kelvin [K]

Tiempo de reencendido

Es el tiempo necesario, en las lámparas de descarga, que existe entre el enfriamiento de la lámpara y su posterior encendido.

Depreciación Luminosa

Es la disminución del flujo luminoso emitido por una lámpara a lo largo de su vida útil.
Se puede expresar en %

Vida media

Se define como el número de horas de funcionamiento para el que han fallado el 50% de las lámparas analizadas trabajando en unas condiciones determinadas.

Vida nominal

La vida nominal indica el número de horas de funcionamiento de la lámpara en condiciones normales.

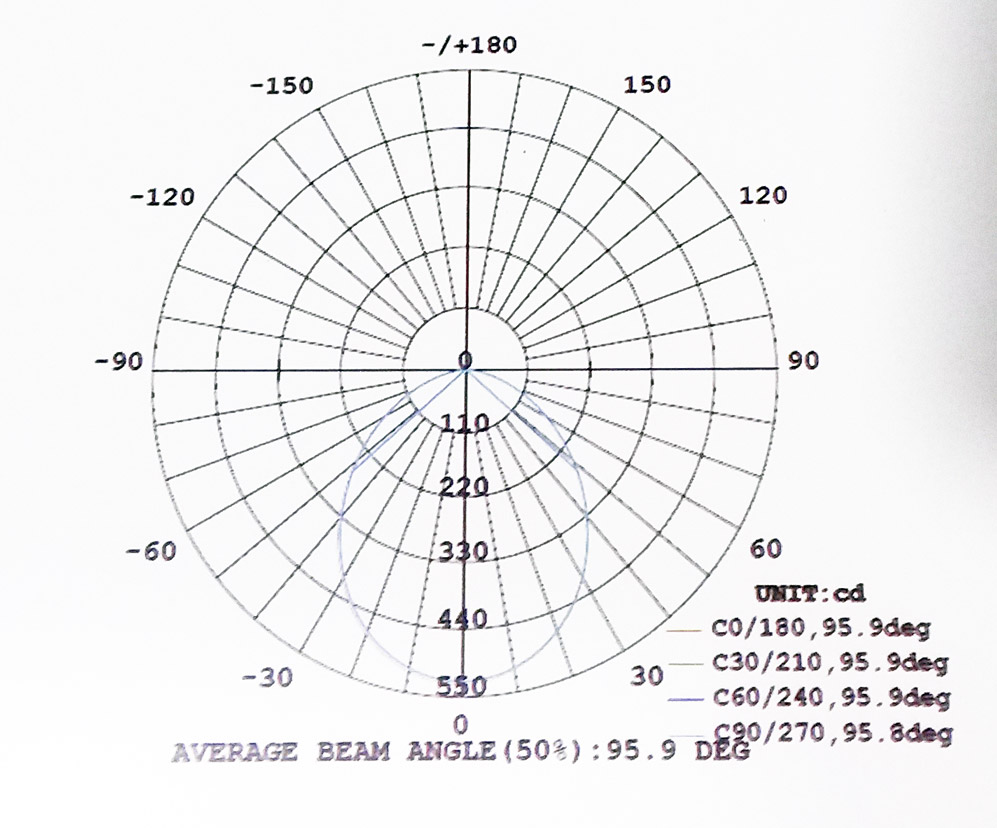

CURVA IES Y DIAGRAMA FOTOMÉTRICO

Curva IES es un tipo de formato “.íes” desarrollado por la Sociedad de Ingeniería de Iluminación, la cual muestra cómo se emite la luz y se distribuye a partir de una lámpara o un luminario, lo que ayuda en la comprensión del comportamiento de la luz en un espacio determinado.

Un diagrama fotométrico (Ver figura) representa una sección a través del luminario que nos muestra la intensidad de la luz emitida en cada dirección. Las líneas radiales del centro indican el ángulo de emisión de luz, mientras que los círculos representan la intensidad. La parte superior muestra la luz indirecta, que brilla hacia arriba mientras que la parte inferior indica la luz directa, que ilumina por debajo del luminario.

Concepto de Iluminación

Es el efecto que produce la Luz sobre las superficies en que incide.

GRADO DE PROTECCIÓN IK

El grado de protección IK también es una clasificación internacional que indica el grado de protección del material exterior del equipo eléctrico contra choques mecánicos. El producto debe resistir un impacto mecánico sin alterar el funcionamiento eléctrico y el grado de — protección IP comprometidos.
IK02 corresponde a una protección normal, IK07 a una protección extra y el IK10 es resistente al vandalismo.

Concepto de Luz

Radiación de energía ondulatoria cuyo rango de valores de frecuencia oscila entre 380 y 770 nm en el espectro electromagnético, lo que la hace perceptible por el ojo humano.

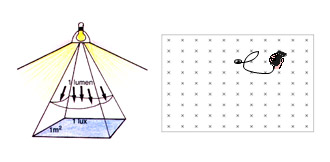

Iluminancia

(E) Flujo Luminoso x unidad de superficie (Lúmenes x Mts2
viene expresado en LUX.

Tipos de Uniformidad

Uniformidad – Tipos
COEFICIENTE DE UNIFORMIDAD MEDIA (U2): Cociente entre la Iluminancia mínima y la media en un área determinada. Está relacionado con la comodidad visual.
COEFICIENTE DE UNIFORMIDAD MÁXIMA (U1): Cociente entre la luminancia mínima y la máxima en un área determinada. Está relacionado a la Eficiencia Visual.

Coeficiente de Utilización (c.u)

Es la Relación del flujo luminoso incidente en el plano de trabajo y el flujo luminoso emitido por las lámparas solas que se encuentran dentro del luminario.

Modelación

Capacidad de la Luz para revelar formas sólidas. Depende de la dirección de donde proceda la Luz y el tipo de luminaria.

Curva Isolux

Es un conjunto de curvas que unen puntos de igual nivel de iluminación (Luxes) sobre un plano de trabajo.

Deslumbramiento:

El deslumbramiento es un fenómeno de la visión que produce molestia o disminución en la capacidad de distinguir los objetos o ambas cosas, debido a una inadecuada distribución o escalonamiento de luminancias, o como consecuencia de los contrastes excesivos en el espacio o en el tiempo. Este fenómeno actúa sobre la retina produciendo una reacción fotoquímica e insensibilidad por lo que produce un efecto psicológico (molesto) o del tipo fisiológico (Perturbador)

FORMAS DE DESLUMBRAMIENTO
El deslumbramiento puede producirse de dos formas: directo que es el proveniente de lámparas y luminarios o el reflejado por las superficies de gran brillantez.

Factor De Balastro

Es el porcentaje del flujo nominal de la lámpara al operar con un balastro determinado.

Áreas Peligrosas, Conceptos Generales

Áreas Peligrosas:
Son aquellas que contienen vapores, líquidos o gases combustibles y fibras, que pueden causar fuegos o explosiones si se someten a una fuente de ignición.
Las áreas se clasifican de acuerdo a su grado de peligrosidad.
CLASIFICACIÓN DE AREAS:
CLASE I [ DIVISIÓN 1, DIVISIÓN 2 (A,B,C,D) ]
CLASE II [ DIVISIÓN 1, DIVISIÓN 2 (E,F,G) ]
CLASE III [DIVISIÓN 1, DIVISIÓN 2 ]

Clasificación de áreas:
Clase I: Son aquellos donde están presente gases o vapores inflamables suficientes para producir mesclas explosivas o inflamables.
Clase II: Son aquellos lugares donde están presentes los polvos combustibles
Clase III: Son aquellos lugares que tienen en suspensión fibras combustibles o fácilmente inflamables.
Clase I División I:
Es aquella donde la concentración peligrosa dé los gases o vapores inflamables es de forma continua, intermitente o periódicamente en el ambiente bajo las condiciones normales de operación.
Clase I División II
Es aquella donde los vapores, gases o líquidos se encuentran almacenados en recipientes y solo escapan al ambiente exterior en condiciones anormales (fugas, roturas, mantenimiento).
Clase II División I
Es aquella en la cual hay o puede haber polvos combustibles en suspensión en el aire en forma continua, intermitente o periódica bajo condiciones normales de operación en cantidad suficiente para producir mezclas explosivas.
Clase II División II
Son aquellas en las cuales los polvos combustibles se escapan al ambiente formando una gran acumulación o volúmenes en suspensión solo por operación anormal del sistema (rotura de transportadores, tolvas) etc.
Clase III División I
Es aquella en la cuales se manejan fabrican o utilizan fibras fácilmente inflamables o materiales que producen volátiles combustibles (rayón, algodón, estopa) etc.
Clase III División II
Es aquella en las cuales se maneja o almacenan fibras fácilmente inflamables, con excepción del lugar donde se fabrican.
GrupoA:
Atmósfera que contiene acetileno.

Grupo B:
Atmósferas que contienen hidrogeno o gases de peligro equivalente.
Grupo C:
Atmósfera que tienen acetalheido ciclopropano, dietileter.

Grupo D:
Atmósferas que contienen acetona, amoniaco, butano, nafta, metano, petróleo, propileno etc.
Grupo E:
Atmósferas que contiene polvos metálicos como aluminio, hierro magnesio y sus aleaciones.

Grupo F:
Atmósferas que contienen polvo de carbón mineral, vegetal, coque.
Grupo G:
Atmósfera que contiene harinas, almidón o polvos en granos.

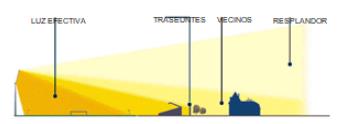

Contaminación Luminosa

Brillo o resplandor luminoso en el cielo producido por la difusión y reflexión de la luz artificial.
CONSECUENCIAS DE LA CONTAMINACIÓN LUMINOSA:
Desperdicio de energía eléctrica.
Molestia visual a los residentes.
Dificultad para observaciones astronómicas.
Molestia visual para medios de transportes y transeúntes

CANDELA-CD

Unidad de la intensidad luminosa; magnitud fundamental de la técnica de alumbrado. 1 cd se de‑ne como la intensidad luminosa, que se emite de una fuente de luz monocromática con una potencia de radiación de 1/683 W con 555 nm.

Códigos ANSI

Estos códigos son asignados por el American National Standards Institute y sirve para saber la relación entre el balasto y los bombillos.

Radiación Ultravioleta

Radiación invisible que se encuentra más allá de la luz de onda corta (longitud de onda < 380 nm). Las fuentes de luz técnicas emiten únicamente una pequeña parte de radiación ultravioleta. La radiación ultravioleta puede tener efectos perjudiciales, especialmente la pérdida de color y la fragilidad de los materiales. Los ‑ltros UV absorben esta radiación.

Radiación Infraroja

Radiación térmica invisible en un margen de longitudes de ondas > 780 nm. La radiación infrarroja es generada por la mayoría de las fuentes de luz, pero sobre todo por los radiadores térmicos; aquí constituye la parte principal de la radiación emitida

VATIO

Es la unidad que indica la potencia eléctrica que es consumida por un bombillo

Aislamiento de una Luminaria

Representan la seguridad de la luminaria con respecto al riesgo de choques eléctricos. La subdivisión en tres clases fue definida por el CEI (Comisión Electrotécnica Internacional) según las características técnicas del dispositivo.
• Clase I: aparatos con partes metálicas constantemente conectadas con un circuito de tierra.
• Clase II: aparatos con partes en tensión aisladas entre sí y hacia el exterior con aislamiento reforzado y sin dispositivos de toma de tierra.

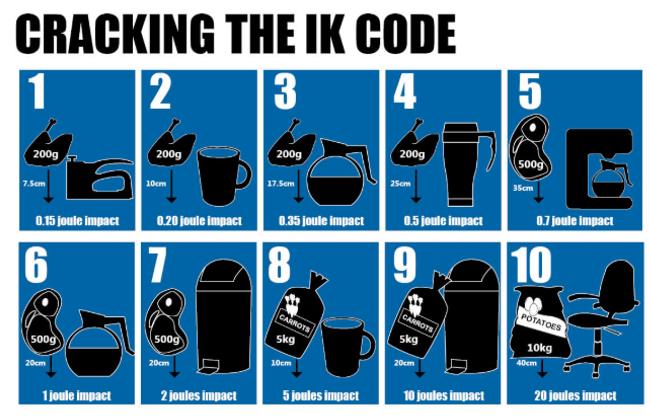

IK Código en la Protección de Luminarias

El “Código IK” internacional mide el grado de protección contra el desgaste mecánico. También es un medio para caracterizar la cantidad de impacto que puede tener un producto específico.

Nombrado para el físico inglés James Prescott Joule, el joule (J) es una unidad de energía. Se utiliza como unidad de trabajo, energía y calor, y se usa ampliamente en aplicaciones científicas, SIENDO LA MANERA EN QUE SE MIDE LA ENERGIA DE IMPACTO.
1 julio = 1 vatio-segundo = el impacto de una manzana pequeña caída desde una altura de tres pies
¿Cómo valoramos los productos de iluminación con el código IK?
El recinto debe soportar cinco impactos a energías de impacto específicas (julios) y desde ángulos de ataque específicos. Estas pruebas estándar se realizan en un entorno controlado, como un laboratorio.
Si desea saber si el producto de iluminación que está buscando es IK, consulte el empaque del producto o consulte el catálogo de luminarias
¿Qué clasificación IK debo buscar en mi aplicación de iluminación?
No necesita un producto de iluminación que sea altamente resistente si existe un bajo riesgo de impacto en su aplicación. Primero, analice los riesgos de impacto y luego busque la opción que mejor se adapte a sus necesidades. En el caso de una aplicación para la cual el riesgo de vandalismo es alto, busque productos que puedan manejarlo, como los productos con clasificación IK10.

IK Código en la Protección de Luminarias

Clasificación:
IK 07: Sin mayor riesgo de impacto.Ideal para salas técnicas.
IK 08: Riesgo significativo de impacto que podría dañar los equipos de iluminación.Ideal para pasillos.
IK10: Máximo riesgo de impacto que podría dañar los equipos de iluminación.Ideal para talleres, parques, colegios, cárceles…

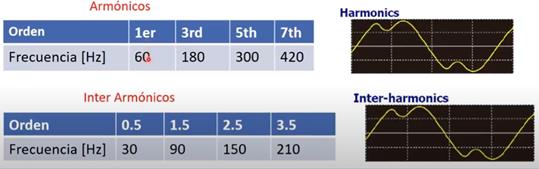

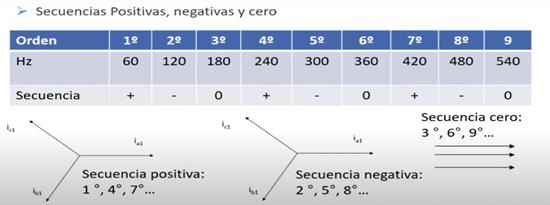

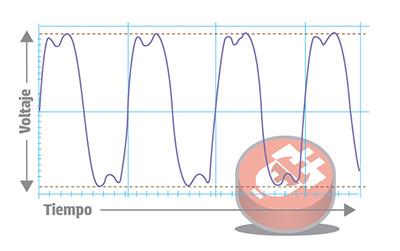

DISTORSIÓN ARMÓNICA

La distorsión armónica (ó ARMÓNICOS) nos refiere a que la forma de onda de voltaje ó corriente no es totalmente senoidal.
La contaminación por distorsión armónica total no debe ser mayor al 32%.

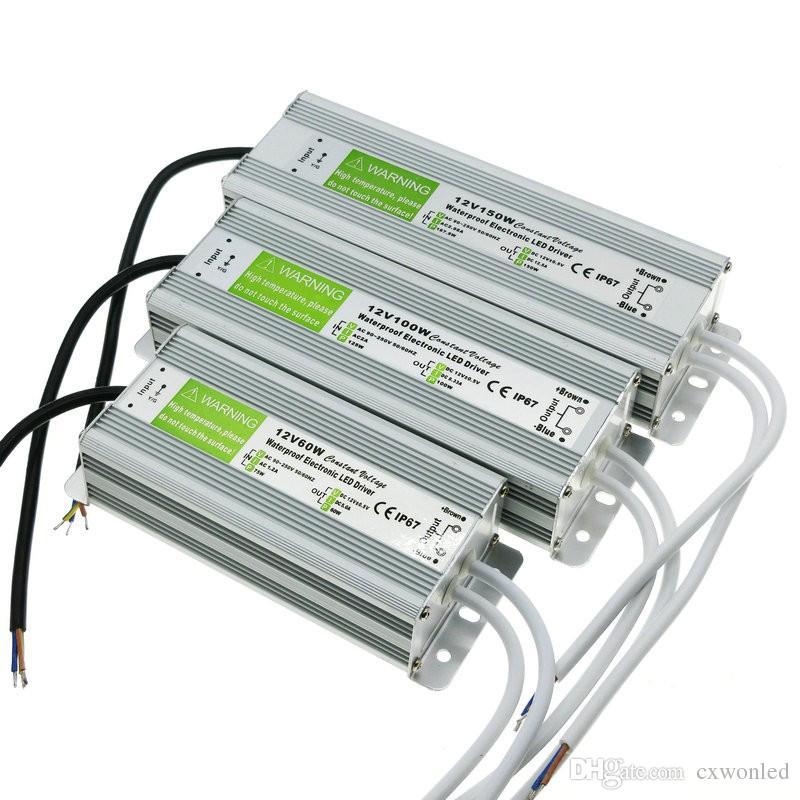

DRIVER

Un controlador de dispositivo o driver se utiliza en la iluminación LED y tiene la misma función que un transformador. Se encarga de regular el flujo de electricidad asegurando que un LED o una serie de LEDS se alimenten siempre con el voltaje y la corriente adecuada independientemente de los cambios constantes en las propiedades eléctricas de los LED.

FACTOR DE CRESTA

El Factor Cresta es igual a la amplitud del pico de la forma de onda dividida por el valor RMS. El propósito del cálculo del factor cresta es dar al analista una rápida idea de que tanto impacto está ocurriendo en la forma de onda.

FACTOR DE POTENCIA

Es la relación entre la potencia de entrada a la luminaria y el producto de la tensión por la corriente de entrada. En otras palabras es la medición de la eficacia de un balasto para convertir el voltaje y la corriente suministrada a la fuente de poder en vatios de potencia útil, la utilización perfecta de energía resultaría en un factor de potencia de uno.
Señala que hay una Relación entre la potencia activa y la potencia aparente.

FOTOCONTROL

"Una fotocélula o fotocontrol es un dispositivo que permite abrir o cerrar un circuito encendiendo o apagando luminarias u otras cargas dependiendo de la intensidad de la luz del sol que incide sobre el mismo"

LUMINARIAS

Aparato de iluminación que distribuye, filtra o transforma la luz emitida por una o más bombillas y que incluye todas las partes necesarias para soporte, fijación y protección de las bombillas, pero no las bombillas mismas y, donde sea necesario, los circuitos auxiliares con los medios para conectarlos a la fuente de alimentación.

En general se componen de conjunto óptico y compartimento eléctrico.

Aislante

Un material que, debido a que los electrones de sus átomos están fuertemente unidos a sus núcleos, prácticamente no permite sus desplazamientos y, por ende, el paso de la corriente eléctrica, cuando se aplica una diferencia de tensión entre dos puntos del mismo. Material no conductor que, por lo tanto, no deja pasar la electricidad.

Alta tensión

Tensión nominal superior a 1 kV (1000 Volts)

Amper (*)

Unidad de medida de la intensidad de corriente eléctrica, cuyo símbolo es A. Se define como el número de cargas igual a 1 coulomb que pasar por un punto de un material en un segundo. (1A= 1C / s). Su nombre se debe al físico francés Andre Marie Ampere.

Autotransformador

Transformador con sus bobinados conectados en serie. Su conexión tiene efecto en la reducción de su tamaño.

Banco de transformación

Conjunto de tres transformadores o autotransformadores, conectados entre sí para que operen de la misma forma que un transformador o autotransformador trifásico.

Bobina

Arrollamiento de un cable conductor alrededor de un cilindro sólido o hueco, con lo cual y debido a la especial geometría obtiene importantes características magnéticas.

Capacitor

Dispositivo que almacena carga eléctrica y está formado (en su forma más sencilla) por dos placas metálicas separadas por una lámina no conductora o dieléctrico. Estos dispositivos se utilizan, entre otras cosas, para reducir caídas de voltaje en el sistema de distribución. También se le conoce como condensador.

Corriente

Movimiento de electricidad por un conductor.// Es el flujo de electrones a través de un conductor. Su intensidad se mide en Amperes (A).

Efecto Joule

Calentamiento del conductor al paso de la corriente eléctrica por el mismo. El valor producido en una resistencia eléctrica es directamente proporcional a la intensidad, a la diferencia de potencial y al tiempo.

Fotocélula

Dispositivo construido de Silicio que permite la transformación de la energía solar en energía eléctrica.

Hertz

Un Hertz es la unidad de la frecuencia en las corrientes alternas y en la teoría de las ondas. Es igual a una vibración o a un ciclo por segundo.

Joule

Es la unidad de energía que se utiliza para mover un kilogramo masa a lo largo de una distancia de un metro, aplicando una aceleración de un metro por segundo al cuadrado y su abreviatura es J.

Kilowatt

Es un múltiplo de la unidad de medida de la potencia eléctrica y representa 1,000 watts; se abrevia kW.

Ohm

Unidad de medida de la resistencia eléctrica. Equivale a la resistencia al paso de la electricidad que produce un material por el cual circula un flujo de corriente de un amperio, cuando está sometido a una diferencia de potencial de un Volt. Su símbolo es Ω.

Fusible

Aparato de protección contra cortocircuitos que, en caso de circular una corriente mayor de la nominal, interrumpe el paso de la misma.

Potencia

Es el trabajo o transferencia de energía realizada en la unidad de tiempo. Se mide en Watt (W).

.

Tensión

Potencial eléctrico de un cuerpo. La diferencia de tensión entre dos puntos produce la circulación de corriente eléctrica cuando existe un conductor que los vincula. Se mide en Volt (V) y vulgarmente se la suele llama voltaje.

.

Infrarrojo

Se refiere a la radiación electromagnética no visible cuya frecuencia es apenas menor que la de la luz roja.

.

Factor de depreciación del lumen

Pérdida de luz de una luminaria con el tiempo debido a la disminución de la eficiencia de la lámpara, la acumulación de suciedad y cualquier otro factor que disminuya la producción efectiva con el tiempo.

.

IES o IESNA

Illuminating Engineering Society of North America.
La sociedad profesional de ingenieros de iluminación de los estados unidos, incluidas las de las empresas de fabricación, y otras involucradas profesionalmente en iluminación.

.

Iluminación de acento

Iluminación utilizada para enfatizar o llamar la atención sobre un objeto o edificio especial.

.

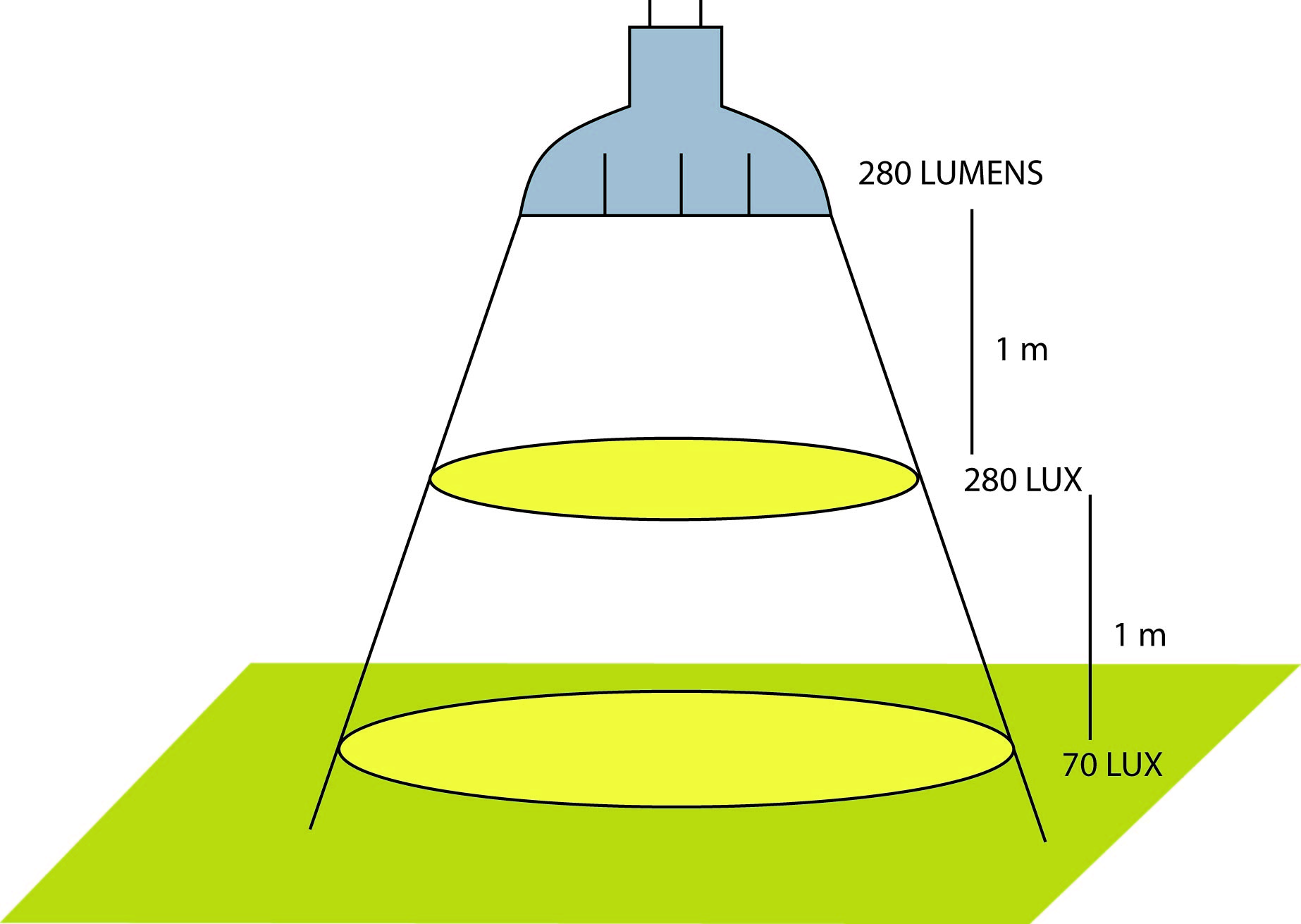

Ley del cuadrado inverso

La iluminancia en un punto varía directamente con la intensidad, I, de una fuente puntual e inversamente como el cuadrado de la distancia, d, a la fuente. E = I/d2.

.

Óptica

Los componentes de una luminaria como reflectores, refractores, protectores que conforman la sección emisora de luz.

.

Skyglow

Luz del cielo difusa y dispersa atribuible a la luz dispersada de las fuentes en el suelo.

.

Wallpack

Una luminaria, generalmente colocada en el lado de una estructura, utilizada para iluminación de área.

.

Deflector

Un elemento opaco o translúcido para proteger una fuente de luz de la vista directa.

.

Confort Visual

El confort visual designa la calidad de una iluminación, por ejemplo en cuanto a iluminancia, con bajo deslumbramiento.

.

Downlight

Una luminaria compacta con una abertura redonda o angular. Los Downlights están previstos para el empotramiento en el techo, el montaje de superficie en el techo o el montaje suspendido. Su luz se dirige predominantemente, pero no exclusivamente hacia superficies horizontales situadas bajo la luminaria.

.

DALI

Abreviatura de Digital Addressable Lighting Interface. Protocolo de control digital para el control de la luz en la arquitectura. El sistema posibilita la activación individual de luminarias y puede integrarse en sistemas de control de edificios como sistema autónomo subordinado.

.

DMX

Abreviatura de Digital Multiplexed. Este protocolo de control digital se utiliza sobre todo para el control de la luz en la iluminación de escenarios.

.

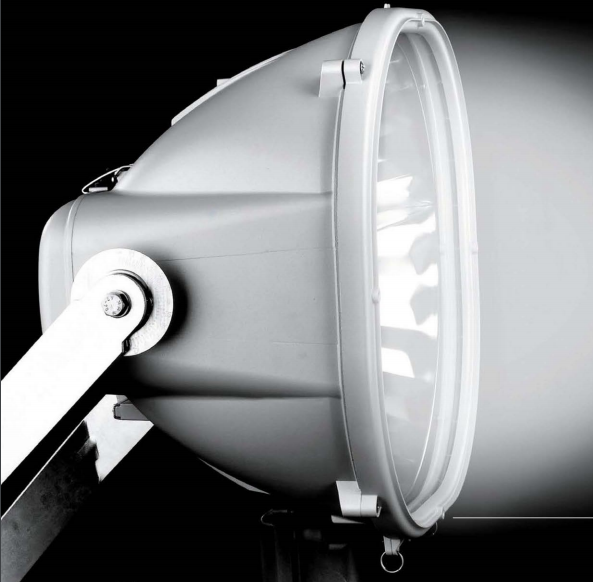

Flood

Designación habitual para reflectores o lámparas reflectoras de haz extensivo.

.

Gateway

Convertidor de protocolos que posibilita la comunicación de distintos protocolos en una red.

.

RGB

Siglas inglesas de rojo-verde-azul (Red-Green-Blue). La mezcla de colores RGB en la luminotecnia se basa en la síntesis cromática aditiva, a fin de obtener una luz de color distinta.

.

Visión escotópica

También: visión nocturna. Visión con adaptación a luminancias de menos de 0,01 cd/m2. La visión escotópica tiene lugar con los bastoncillos, por ello comprende sobre todo la periferia de la retina. La agudeza visual es baja, no se pueden percibir colores; por el contrario la sensibilidad para los movimientos de los objetos percibidos es alta.

.

UGR

Unified Glare Rating (Índice de Deslumbramiento Unificado); evaluación del deslumbramiento psicológico, especialmente en el puesto de trabajo.

.

Visión fotópica

También: visión diurna. Visión con adaptación a luminancias de más de 3 cd/m2. La visión fotópica tiene lugar con los conos, por ello se concentra en el área de la fóvea. La agudeza visual es alta, se pueden percibir colores.

.

Armónico

En sistemas eléctricos de corriente alterna los armónicos son frecuencias múltiplos de la frecuencia fundamental de trabajo del sistema y cuya amplitud va decreciendo conforme aumenta el múltiplo.
SEAN DE CORRIENTE O VOLTAJE SON ENTEROS MULTIPLOS DE LA FRECUENCIA FUNDAMENTAL

Cargas Lineales

Son Cargas que poseen un comportamiento representado por la ecuación de una recta.
La Relación entre el voltaje y la corriente de un sistema se define también como una carga lineal o línea recta.
Las cargas lineales a nivel Industrial están representadas por las resistencias, las bobinas y los capacitores.

.

Cargas No Lineales

Son cargas que tienen respuestas impredecibles.
La forma de onda tendrá una distorsión, siendo no sinusoidal.
Aquí la forma de la onda de la corriente es distinta a la del voltaje.
Ejemplos de equipos y componentes que generan este tipo de cargas: Variadores de velocidad de motores, PLC, diodos, transistores, computadores, Luminarias LED, Etc…

.

THD (Total Harmonic Distortion)

Hace referencia a la distorsión de armónicos de un sistema eléctrico.

LAl distorsión armónica total, o THD, de una señal es una medida de la distorsión armónica presente y se define como el cociente de la suma de las potencias de todos los componentes armónicos a la potencia de la Frecuencia fundamental.

Domótica

Se llama domótica a los sistemas capaces de automatizar una edificación de cualquier tipo, aportando servicios de gestión energética, seguridad, bienestar y comunicación, y que pueden estar integrados por medio de redes interiores y exteriores de comunicación, cableadas o inalámbricas, y cuyo control goza de cierta ubicuidad, desde dentro y fuera del recinto. Se podría definir como la integración de la tecnología en el diseño inteligente de un recinto cerrado.

Inmótica

Se define como la automatización integral y centralizada de los datos de un edificio o inmueble complejo, posibilitando supervisar y controlar confortablemente desde un PC, los estados de funcionamiento o alarmas de los sistemas que componen la instalación, así como los principales parámetros de medida. La Inmótica integra la domótica interna dentro de una estructura en red.
La Inmótica ofrece la posibilidad de monitorización del funcionamiento general del edificio. Los ascensores, el balance energético, el riego, la climatización e iluminación de las áreas comunes, la sensorización de variables analógicas como temperatura y humedad, control y alertas en función de parámetros determinados, el sistema de accesos, sistemas de detección de incendios, etc. Del mismo modo permite un mayor control de accesos y el seguimiento continuo de quien haya ingresado al edificio. Se ha aplicado con éxito en edificios residenciales, de oficinas, hoteles, hospitales, museos, centros comerciales, centros de proceso de datos, geriátricos, barrios cerrados e industrias.

Inicio
Nosotros
Servicios
Obras
Productos
Glosario Técnico
Contacto

Ingeniería en Iluminación
